РВД Semperit в сборе

Технические характеристики РВД Semperit
Условный проход		Рабочее давление, Мпа	Разрывное давление, Мпа	Радиус изгиба, мм	Резьба присоединительная	Угол конуса штуцера	Размер «под ключ», мм
мм	дюйм
6	1/4	40	160	100	М 10х1; М 12х1,5; М 14х1,5	24	17
8	5/16	21,5	85	115	М 16х1,5	24; 37; 60	19
8	5/16	35	140	115	М 16х1,5	24; 37; 60	19
8	5/16	35	140	115	М 16х1,5	Обратн 74	19
8	5/16	35	140	115	М 22х1,5	24	27
10	3/8	33	132	130	М 18х1,5	24	22
10	3/8	33	132	130	М 22х1,5	37; 60	27
12	1/2	25	100	180	М 20х1,5	24; 37; 60	24
12	1/2	25	100	180	М 22х1,5	24; 37	27
12	1/2	27,5	110	180	М 20х1,5	24; 37; 60	24
12	1/2	27,5	110	180	М 22х1,5, G 1/2""	24;37; 60	27
16	5/8	20	80	205	М 27х1,5	37; 60	32
16	5/8	25	100	200	М 27х1,5	24; 37; 60	32
16	5/8	30	90	200	М 27х1,5	24; 37; 60	32
20	3/4	16	64	200	М 30х1,5; М 30х2,0	24; 37; 60	36; 41
20	3/4	16	64	200	М 33х2,0	37	41
20	3/4	21,5	85	240	М 30х1,5; М 30х2,0	24; 37; 60	36; 41
20	3/4	21,5	85	240	М 33х1,5; М 33х2,0	37	41
20	3/4	21,5	85	240	G 3/4""	60	32
20	3/4	35	140	300	М 42х2,0	24	50
20	3/4	43	129	240	М 33х2,0	37	41
20	3/4	43	129	240	М 36х2,0	24	41
20	3/4	43	129	240	М 36х2,0; 36х1,5	37	41
20	3/4	43	129	240	М 42х2,0	24	50
25	1	27,5	110	300	М 42х2,0; G 1 1/4""	24;60	50
25	1	28	112	340	М 42х2,0; G 1 1/4""	24;60	50
25	1	35	140	300	М 42х2,0; G 1 1/4""	24;60	50
25	1	38	152	340	М 42х2,0; G 1 1/4""	24;60	50
32	1-1/4	29	87	420	М 52х2,0	24	60
32	1-1/4	35	140	460	М 52х2,0	24	60
38	1-1/2	9	36	500	М 56х2,0	24	65
38	1-1/2	29	60	500	М 52х2,0; М 56х2,0	24	60
50	2	4	16	630	М 56х2,0	24	65

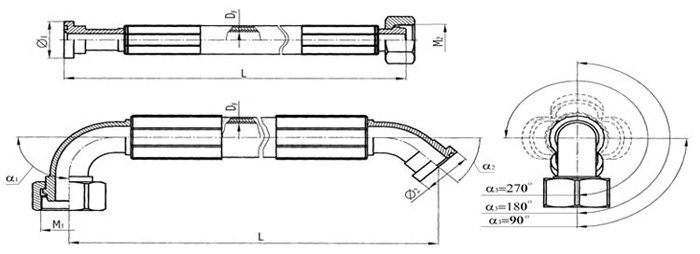

РВД Dy — Рраб (А/a1 — В/a2 — a3) — СП — L — К — С

Dy — условный проход, мм;

Рраб — рабочее давление, Мпа;

А — тип левого наконечника (М, G — резьбы гайки, Д — диаметр фланца);

НП — размеры отверстия и ширина поворотного ниппеля, Мн.р — размеры наружной резьбы ниппеля;

ВК — размеры внутреннего конуса, град.;

НК — размеры наружного конуса, град.);

a1 — угол изгиба левого наконечника (для прямых не указывается), град,;

В — тип правого наконечника (М, G — резьба гайки, Д — диаметр фланца, НП — размеры отверстия и ширина поворотного ниппеля;

Мн.р — размеры наружной резьбы ниппеля,

ВК — размеры внутреннего конуса, град.,

НК — размеры наружного конуса, град.);

a2 — угол изгиба правого наконечника (для прямых не указывается), градусы;

a3 — угол разворота правого наконечника относительно левого (указывается для РРН с двумя угловыми наконечниками), градусы;

СП — защита РВД спиральной пружиной (по требованию);

L — длина рукава по наконечникам, мм;

К — климатическое исполнение (У, ХЛ, Т), (по умолчанию — У);

С — дополнительные требования: "S" - размер под ключ, угол конуса штуцера "a" и т.п. (в случае отсутствия — графа не заполняется);

Для РВД с одинаковыми левым и правым наконечниками обозначение записывается один раз.
